Grúa para cámara de Video

El proyecto consistió en el desarrollo y posterior produccón de una estructura, para colocar una cámara de video de filmación a la mayor altura posible y que posibilitara movimientos de Pan y Til de la misma.

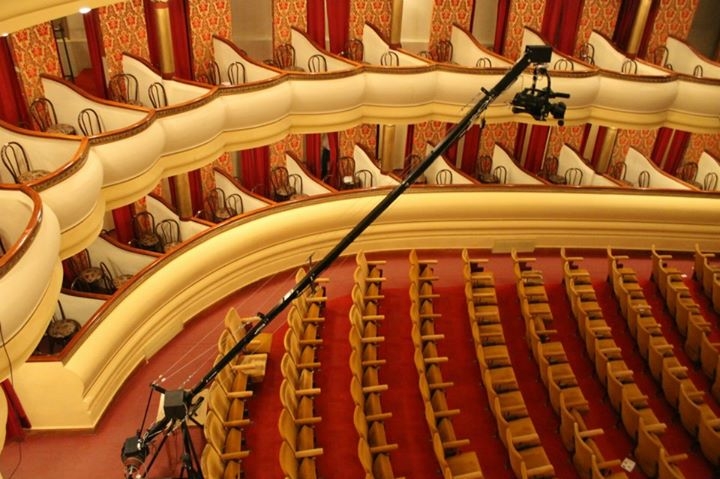

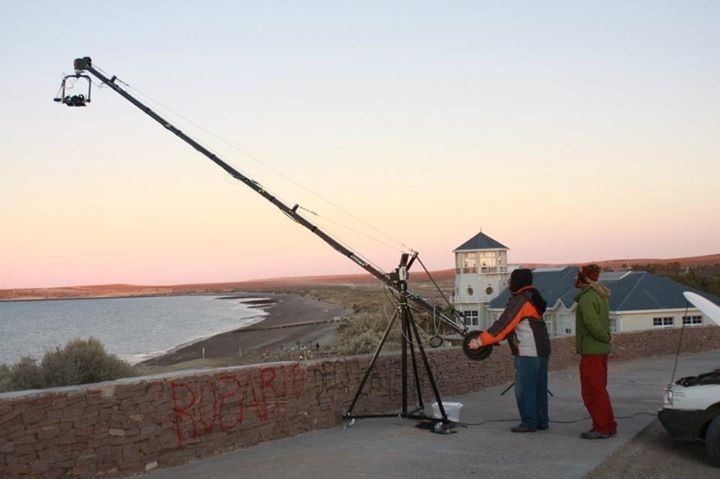

Se proyecto una estructura grúa tipo pluma que consiste en lo siguiente:

- Trípode rebatible para su transporte, de material caño cuadrado con ruedas, que se pueden fijar en el momento de la operación.

- Estructura lineal tipo “pluma”, de caño cuadrado de aluminio, separada en varios tramos, dependiendo de la longitud de la misma, y que puede desensamblarse para su transporte.

- La pluma va montada, mediante una horquilla, sobre el trípode, la que le permite un giro de 180° sobre el plano del piso, y de unos 50° de apertura (arriba y abajo) desde el piso.

- La pluma tiene un extremo mas corto que el otro. En este extremo mas corto, se coloca un manillar y en el mismo se colocan pesos de gimnasio, que hacen de contrapeso del otro extremo, que tiene la cámara de video. Permitiendo que siempre este en equilibrio (sin movimiento).

- Desde el extremo mas corto el operador comanda la grúa mediante un manillar, ejerciendo sobre la misma suaves movimientos de giro en el plano horizontal y vertical.

- Tiene un sistema de cable siempre paralelo, en la pluma que hace un paralelogramo con la pluma, la horquilla y el extremo mas largo, donde se ubica un cabezal (donde va la cámara), que permite que siempre la cámara de video este paralela al piso.

- La horquilla tiene una guia que se coloca dentro del trípode y apoya sobre un buje que provee un deslizamiento suave de la pluma.

- Para dar rigidez a todo el sistema, se colocan tirantes de cable trenzado de acero cincado, con tensores en diferentes puntos.

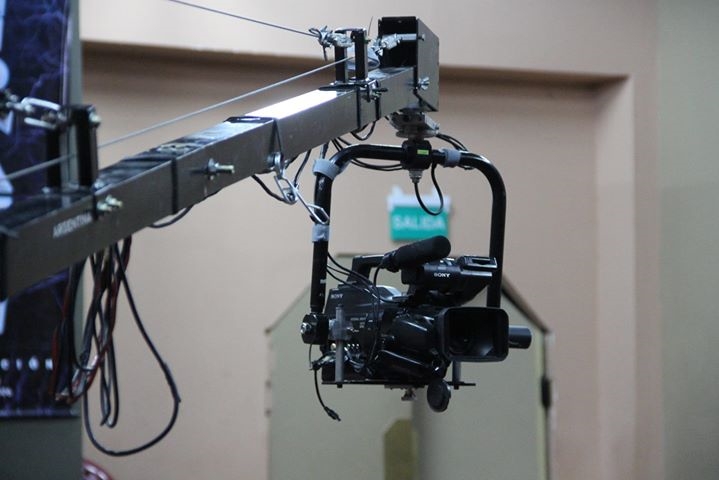

- La cámara de video va colocada en un dispositivo denominado “cabezal” que tiene una bandeja donde va la cámara.

- Se puede ensamblar en 4 diferentes configuración de altura, dependiendo de la cantidad de tramos que se usen.

- Se diseño para una cámara de hasta 5 Kg, a una distancia de hasta 7 mts, dependiendo de la configuración que se elija ensamblar.

Conclusión: Se fabricó un prototipo que cumplió las espectativas. El cliente produjo mas de 30 grúas que ya se comercializo en mas de 5 provincias de Argentina y presta servicios para diferentes productoras, y en diferentes eventos sociales.
